Mission 3 - Mise en place de l'infrastructure réseau avec VLAN visiteurs et dans le VLAN commerciaux

Compte rendu rédigé par : BIDANESSY Coumba, MANCEAU Léandre, RAHMY Arthur
Formation : BTS SIO 1ère année - Option SISR
Établissement : Lycée Paul-Louis Courier, Tours

VLAN Visiteurs

Calcul VLSM wifi Visiteurs

16 * 1,2 = 20 hôtes
2^x - 2 = 20 hôtes
Donc : 2^5 - 2 = 30
Et 32 - 5 = 27 bits
  • Adresse réseau : 172.40.2.128
  • Adresse de diffusion : 172.40.2.159/27
  • Adresse passerelle : 172.40.2.158

Mise en place sur maquette

Voici les étapes clés pour mettre en place la borne wifi visiteurs et d'y accéder à distance :

1. Mise en place selon l'adressage réseau visiteurs, d'une adresse IP sur l'interface LAN

Configuration de la borne (Wireless Router) :

Paramètre Valeur
IPv4 Address 172.40.1.15
Subnet Mask 255.255.255.128

2. Ajout de la VLAN 60 (visiteurs) sur le switch et correspondance avec l'interface reliée à la borne WiFi

Switch(config)#vlan 60
Switch(config-vlan)# name Visiteurs
Switch(config-vlan)#
Switch(config-vlan)#end
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface FastEthernet0/7
Switch(config-if)#
%SYS-5-CONFIG_I: Configured from console by console

Switch(config-if)#
Switch(config-if)#switchport access vlan 60
Switch(config-if)#no shutdown
Switch(config-if)#

3. Ajout de la sous-interface de la passerelle visiteurs dans le routeur reliant le modem ADSL

Router(config)#int g0/0.10
Router(config-subif)#encapsulation dot1Q 60

%Configuration of multiple subinterfaces of the same main
interface with the same VID (60) is not permitted.
This VID is already configured on GigabitEthernet0/0.60.

Router(config-subif)#ip addr 172.40.2.158 255.255.255.224

4. Connexion au D-Link avec un PC portable

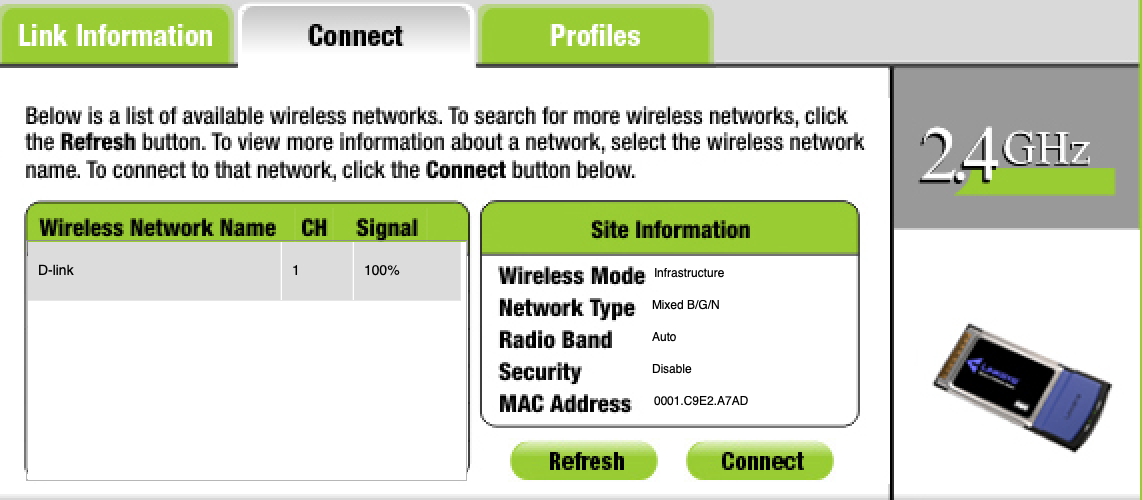

Connexion au D-link

Fiche de tests

Programmes effectuées sur les équipements et tests ont été effectués et réussis.

Wifi dans le VLAN Autres

Mise en place sur maquette

1. Modification du LAN avec une adresse IP du réseau Autres

Paramètre Valeur
IPv4 Address 172.40.1.15
Subnet Mask 255.255.255.128

2. Correspondance de la VLAN 20 (VLAN Autres) sur l'interface du switch reliée à la borne WiFi

Switch>enable
Switch#
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface FastEthernet0/7
Switch(config-if)#
Switch(config-if)#
Switch(config-if)#switchport access vlan 20
Switch(config-if)#

Fiche de tests

1. Configuration sur le D-Link (interface web)

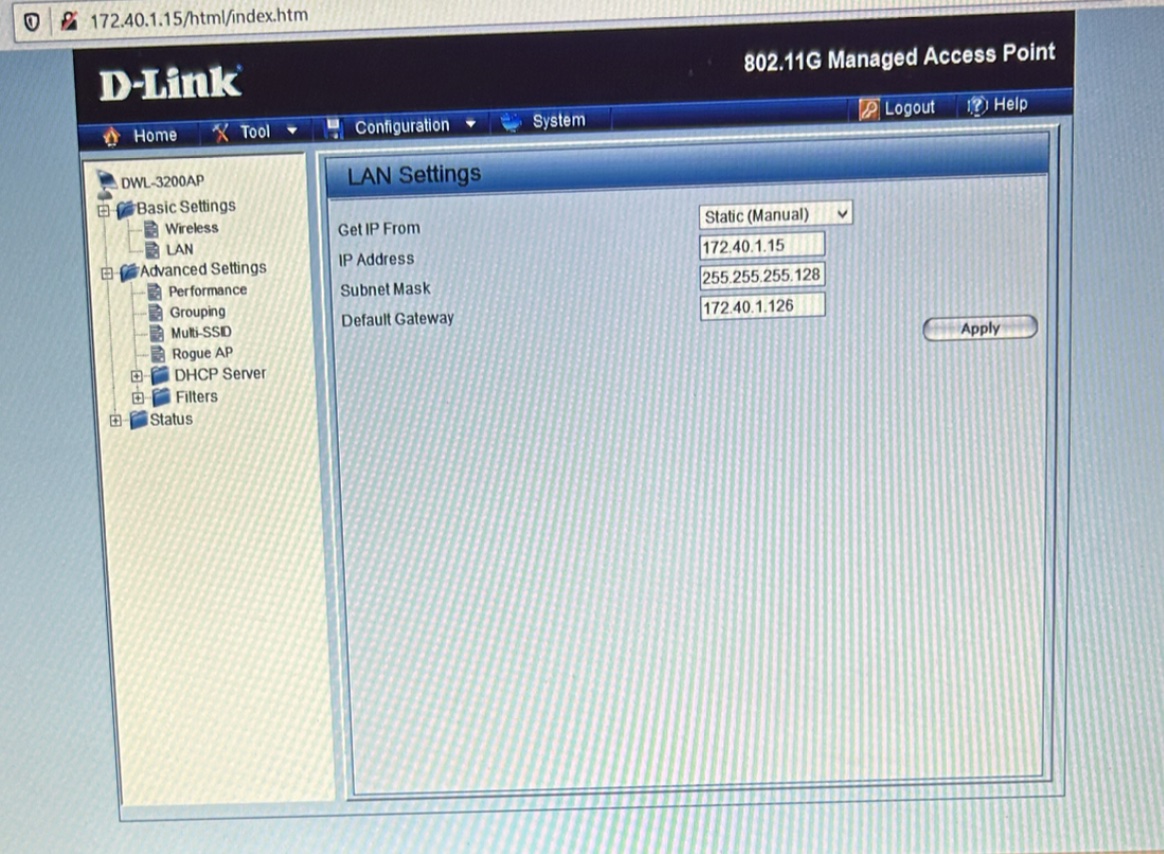

D-link web

Paramètre Valeur
Get IP From Static (Manual)
IP Address 172.40.1.15
Subnet Mask 255.255.255.128
Default Gateway 172.40.1.126

2. Ping depuis un PC portable connecté au WiFi, vers le WiFi et un équipement du réseau Autres

Statistiques Ping pour 172.40.1.15:
    Paquets : envoyés = 4, reçus = 4, perdus = 0 (perte 0%)
Durée approximative des boucles en millisecondes :
    Minimum = 3ms, Maximum = 15ms, Moyenne = 9ms

C:\Users\etudiant>ping 172.40.1.2

Envoi d'une requête 'Ping' 172.40.1.2 avec 32 octets de données :
Réponse de 172.40.1.2 : octets=32 temps<1ms TTL=128
Réponse de 172.40.1.2 : octets=32 temps<1ms TTL=128
Réponse de 172.40.1.2 : octets=32 temps<1ms TTL=128
Réponse de 172.40.1.2 : octets=32 temps<1ms TTL=128

Statistiques Ping pour 172.40.1.2:
    Paquets : envoyés = 4, reçus = 4, perdus = 0 (perte 0%)
Durée approximative des boucles en millisecondes :
    Minimum = 0ms, Maximum = 0ms, Moyenne = 0ms
